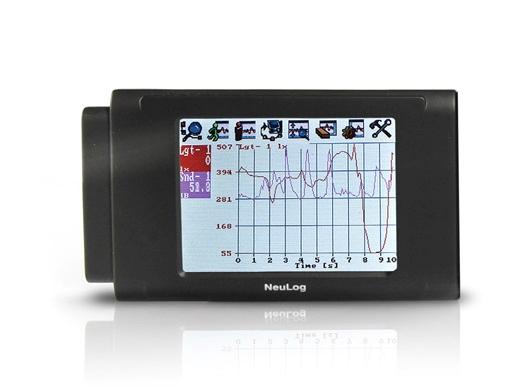

Graficzny moduł wyświetlający Neulog

• Moduł z wyświetlaczem graficznym służy do przeprowadzania pomiarów bez użycia PC.
• Wyświetla pomiary czujników w formie cyfrowej i graficznej.
• Można go też wykorzystać do programowania eksperymentu przez użycie jednego lub aż pięciu czujników jednocześnie.
• Moduł posiada prosty w obsłudze kolorowy graficzny wyświetlacz dotykowy.
• Moduł ten wykorzystywany jest, gdy nie mamy do dyspozycji komputera.
Wybrane własności modułów pomiarowych:
• automatyczne rozpoznanie czujników
• wykorzystanie uprzednio ustawionych parametrów w celu szybkiego uruchomienia eksperymentów
• komunikacja z wszystkimi czujnikami lub z wybranymi czujnikami w którejkolwiek chwili
• sterowanie zakresu czujników wyświetlaczy pomiarowych
• zabudowany obwód doładowczy w baterii
• możliwość wyświetlenia aż 5 wartości mierzonych wielkości w realnym czasie
• automatyczne wyłączanie baterii w celu przedłużenia żywotności
Czujniki podłączone są do jednostki pomiarowej za pomocą interfejsu USB. Podłączenie zdalne jest także możliwe przez użycie modułu radiokomunikacyjnego podłączonego do czujników i jednocześnie do jednostki pomiarowej.
VIEW-101 może być podłączony do łańcucha czujników za pomocą zakończonego mudułu baterii jako ostatniego w łańcuchu.
Jeżeli VIEW-101 jest podłączony, natychmiast zacznie wyszukiwać i identyfikować podłączone czujniki. Zidentyfikowane czujniki są wyświetlane po lewej stronie ekranu wyświetlacza.

Graficzny moduł wyświetlający używa takich samych ikon jak NeuLog software

Wyszukiwanie podłączonych czujników

Uruchomienie eksperymentu z ciągłym wyświetlaniem wyników.
Dane są zapisywane także w pamięci wewnętrznej czujników i mogą być eksportowane do wyświetlacza w której kowiek chwili.

Zakończenie eksperymentu

Eksport danych pomiarowych z czujników. Funkcja ta oznacza również zmniejszenie Zoom

Lupa

Wyczyszczenie ekranu

Ustawienia eksperymentu

Narzędzia: ustawienie numeru identyfikacyjnego ID czujnika, ustawienie ID modułu radiowego, ustawienie wyłączenia ekranu (oszczędzanie baterii),
wyłączenie przeglądarki (oszczędzanie baterii), zmiana języka.
