System Szkoleniowy Energia Hydrosolarna

Cele:

Niniejszy kurs zapoznaje uczniów z zastosowaniem energii słonecznej do podgrzewania wody i zwraca ich uwagę na przyjazny dla środowiska charakter energii słonecznej. Uczniowie dowiadują się, czym jest efekt cieplarniany i efekt cieplny. Przedstawiony jest również efekt różnicy poziomów wody między zbiornikami w odniesieniu do wytwarzania energii elektrycznej. Oprogramowanie szkoleniowe i doświadczenia zwiększają zainteresowanie i ciekawość uczniów. Ukazują uczniom, jakie technologie związane są z energią hydrosolarną, a także interakcje pomiędzy tymi technologiami a zjawiskami naukowymi oraz ich wspólne zastosowania w odniesieniu do energii hydrosolarnej.

Opis:

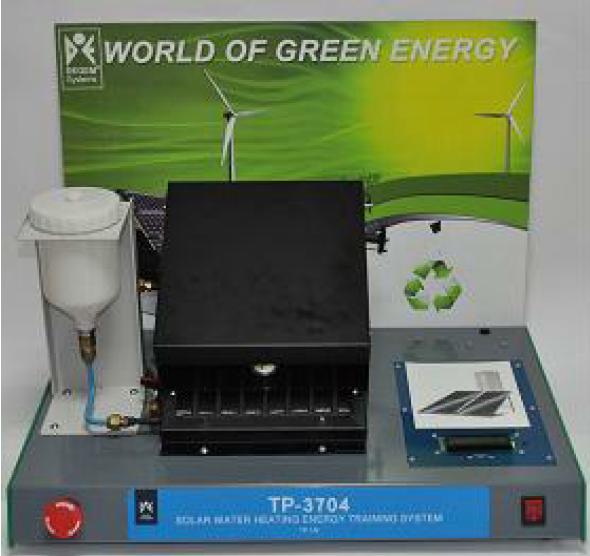

System Szkoleniowy Energia Hydrosolarna składa się z lampy symulującej światło słoneczne i zbiornika wody podłączonego do grzejnika, co służy do przekształcania energii słonecznej w energię cieplną. Do systemu dołączone są też komponenty służące do pokazania zjawiska promieniowania cieplnego, absorpcji i odbicia. Temperatura w różnych punktach mierzona jest za pomocą czujników temperatury i cyfrowych wyświetlaczy.

Program nauczania:

 Wytyczne dla nauczyciela w zakresie szkoleń technicznych
 Pojęcia pracy, mocy, energii i wydajności
 Różne formy energii
 Zachowanie energii
 Zielona energia
 Zastosowanie systemu szkoleniowego TP-3704
 Efekt cieplarniany
 Wymiana ciepła
 Zwiększanie wydajności solarnego ogrzewania wody za pomocą izolacji termicznej
 Wpływ kąta padania światła na ogrzewanie wody

Oprogramowanie szkoleniowe lub e-book zawiera teorię i szczegółowe instrukcje dla wszystkich praktycznych czynności.

Opis techniczny:

 Zasilanie źródła światła (60 W)
 Napięcie światła (12 VDC)
 Zawór spustowy kulowy
 Zbiornik z wodą
 Układ scalony – czujnik temperatury
 Cyfrowy wyświetlacz temperatury
 Napięcie robocze 110 – 230 VAC (zewnętrzny przełącznik)
 Wymiary (610 szer. x 420 dł.x 480 wys. mm)
 Przycisk wyłączania awaryjnego
 Wyłącznik głównego zasilania

Akcesoria:

Do jednostki szkoleniowej dołączone są następujące akcesoria:
 Zewnętrzny czujnik temperatury
 Strzykawka do odsysania powietrza z rurek wypełnionych wodą
 Płyta izolacyjna
 Lampy halogenowe (3)
 Oprogramowanie szkoleniowe lube-book dla MS Windows PC

Zabezpieczenia:

Do jednostki szkoleniowej dołączone są następujące zabezpieczenia:
 Przycisk wyłączania awaryjnego, który po przyciśnięciu całkowicie odcina zasilanie elektryczne jednostki.
 Lampa jest pokryta warstwą materiału izolacyjnego, aby zapobiec oparzeniom w razie jej dotknięcia, gdy jest rozgrzana.
