System Szkoleniowy Energia Słoneczna

Cele:

Celem niniejszego kursu jest wprowadzenie uczniów do tematyki dotyczącej źródła zielonej energii– słońca. Uczniowie dowiadują się, czym jest energia słoneczna, jakie jest jej praktyczne zastosowanie i wykorzystanie oraz jakie są ekologiczne korzyści użytkowania energii słonecznej. Uczniowie poznają metody pozyskiwania, przetwarzania i magazynowania energii słonecznej.
Oprogramowanie szkoleniowe i doświadczenia zwiększają zainteresowanie i ciekawość uczniów. Ukazują uczniom, jakie technologie związane są z energią słoneczną, a także interakcje pomiędzy tymi technologiami a zjawiskami naukowymi oraz ich wspólne zastosowania w odniesieniu do energii słonecznej.

Opis:

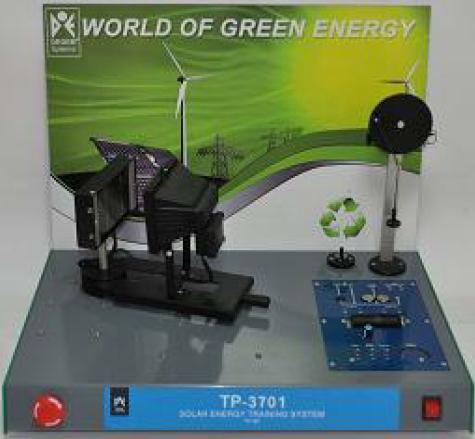

System Szkoleniowy Energia Słoneczna składa się z lampy symulującej światło słoneczne i ogniwa słonecznego przetwarzającego światło na energię elektryczną. Energia ta z kolei służy do zasilania różnych urządzeń elektrycznych– lampy, źródła dźwięku i dźwigu mechanicznego. Lampa posiada mechaniczne ramię, które można obracać. Ogniwo słoneczne znajduje się na obrotowej podstawie, dzięki czemu automatycznie podąża za źródłem światła. Zależność pomiędzy energią elektryczną wytworzoną przez ogniwo słoneczne a intensywnością światła, jakie daje lampa i ogniwo słoneczne pokazano poprzez zmianę napięcia lampy oraz kąta padającego światła. Za pomocą cyfrowego woltomierza i amperomierza dokonuje się pomiaru poziomu wytworzonej energii elektrycznej.

Program nauczania:
 Wytyczne dla nauczyciela w  zakresie szkoleń technicznych
 Pojęcia pracy, mocy, energii i wydajności
 Różne formy energii
 Zachowanie energii
 Zielona energia
 Wprowadzenie do energii słonecznej
 Zastosowanie systemu  szkoleniowego TP-3701
 Zależność pomiędzy napięciem  ogniwa słonecznego a natężeniem  światła oraz kątem padania światła
 Przekształcanie energii słonecznej w:
o Światło
o Dźwięk
o Energię mechaniczną
 Gromadzenie energii i działanie  różnych obciążeń
 Wydajność
 Efektywność ogniwa słonecznego – wpływ temperatury na napięcie

Opis techniczny:
 Źródło światła
 Moc światła (50 W)
 Napięcie światła(12V DC)
 Zakres temperatury lampy (0-60°)
 Regulacja lampy (5 pozycji)
 Silnik ogniwa słonecznego
 Ogniwo słoneczne
 Generator elektryczny
 Napięcie baterii
 Obciążenie świetlne (LED)
 Obciążenie mechaniczne - silnik
 Obciążenie dźwiękowe - brzęczyk
 Woltomierz i amperomierz ze wspólnym wyświetlaczem cyfrowym
 Napięcie robocze 110 – 230 VAC (zewnętrzny przełącznik)
 Wymiary (610 x 420 x 480 mm)
 Przycisk wyłączania awaryjnego
 Wyłącznik głównego zasilania
Oprogramowanie szkoleniowe lub e-book zawiera teorię i szczegółowe instrukcje dla wszystkich praktycznych czynności.

Dołączone akcesoria:
Do jednostki szkoleniowej dołączone są następujące akcesoria:
 Zestaw przewodów bananowych
 Obciążnik mechaniczny
 Uniwersalny kabel elektryczny AC (standard europejski)
 Zasilacz zewnętrzny DC
 Oprogramowanie szkoleniowe lub e-book dla MS Windows PC

Zabezpieczenia:
Do jednostki szkoleniowej dołączone  są następujące zabezpieczenia:
 Przycisk wyłączania awaryjnego, który po przyciśnięciu całkowicie odcina zasilanie elektryczne  jednostki.
 Lampa jest pokryta warstwą materiału izolacyjnego, aby zapobiec oparzeniom w razie jej dotknięcia, gdy jest rozgrzana.
 Lampa posiada uchwyt pozwalający na jej bezpieczne użytkowanie i przenoszenie, gdy jest rozgrzana.
