System Szkoleniowy Energia Wiatrowa

Cele:

Celem niniejszego kursu jest wprowadzenie uczniów do tematyki dotyczącej źródła zielonej energii – wiatru. Uczniowie dowiadują się, czym jest energia wiatrowa, jakie jest jej praktyczne zastosowanie i wykorzystanie oraz jakie są ekologiczne korzyści użytkowania energii wiatrowej. Uczniowie poznają metody pozyskiwania, przetwarzania i magazynowania energii wiatrowej. Dowiadują się też o zaletach i ograniczeniach wiatru jako źródła energii i zależności jej pozyskiwania od prędkości i kierunku wiatru. Oprogramowanie szkoleniowe i doświadczenia zwiększają zainteresowanie i ciekawość uczniów. Ukazują uczniom, jakie technologie związane są z energią wiatrową, a także interakcje pomiędzy tymi technologiami a zjawiskami naukowymi oraz ich wspólne zastosowania w odniesieniu do energii wiatrowej.

Opis:

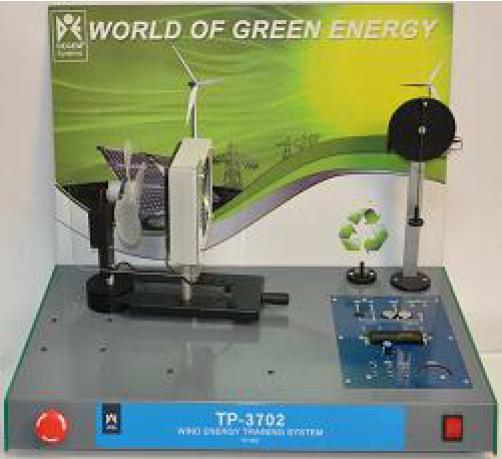

System Szkoleniowy Energia Wiatrowa składa się z wiatraka symulującego wiatr oraz generatora energii elektrycznej napędzanego wiatrem, który przekształca energię wiatrową w energię elektryczną. Energia ta z kolei służy do zasilania różnych urządzeń elektrycznych– lampy, źródła dźwięku i dźwigu mechanicznego. Wiatrak jest zamocowany na mechanicznym ramieniu, które można obracać. Zależność wytwarzanej energii elektrycznej od kąta pomiędzy wiatrakiem (źródłem wiatru) a generatorem pokazano poprzez zmianę kąta pomiędzy nimi. Za pomocą cyfrowego woltomierza i amperomierza dokonuje się pomiaru poziomu energii elektrycznej wytworzonej przez generator.

Program nauczania:

 Wytyczne dla nauczyciela w  zakresie szkoleń technicznych
 Pojęcia pracy, mocy, energii i wydajności
 Różne formy energii
 Zachowanie energii
 Zielona energia
 Wprowadzenie do energii wiatrowej
 Zastosowanie systemu szkoleniowego TP-3702
 Siła wiatru i zdolność wytwórcza generatora
 Wpływ prędkości wiatru na zdolność wytwórczą generatora
 Wpływ kąta wiatru na zdolność wytwórczą generatora
 Przekształcanie energii wiatrowej w:
o Światło
o Dźwięk
o Energię mechaniczną
 Gromadzenie energii i działanie różnych obciążeń
 Wydajność

Opis techniczny:

 Silnik wiatrowy
 Obroty silnika wiatrowego (0-60°)
 Silnik generatora
 Generator elektryczny
 Napięcie baterii
 Obciążenie świetlne (LED)
 Obciążenie mechaniczne - silnik
 Obciążenie dźwiękowe - brzęczyk
 Woltomierz i amperomierz ze wspólnym wyświetlaczem cyfrowym
 Napięcie robocze 110 – 230 VAC (zewnętrzny przełącznik)
 Wymiary (610(szer.) x 420(dł.) x 480(wys.) mm)
 Przycisk wyłączania awaryjnego
 Wyłącznik głównego zasilania

Oprogramowanie szkoleniowe lub e-book zawiera teorię i szczegółowe instrukcje dla wszystkich praktycznych czynności.

Dołączone akcesoria:

Do jednostki szkoleniowej dołączone są następujące akcesoria:
 Zestaw przewodów bananowych
 Obciążnik mechaniczny
 E-book dla MS Windows PC

Zabezpieczenia:

Do jednostki szkoleniowej dołączone są następujące zabezpieczenia:
 Przycisk wyłączania awaryjnego, który po przyciśnięciu całkowicie odcina zasilanie elektryczne jednostki.
 Wiatrak posiada osłonę, która zapobiega zranieniom przez elementy wirujące.
